Guide des mitigeurs thermostatiques

Les mitigeurs thermostatiques sont spécialement conçus pour être utilisés sur une seule unité, lavabos, baignoires et douches.

Les mitigeurs thermostatiques sont principalement utilisés dans le secteur des services de soins de santé, scolaires et résidentiels afin de maintenir la température sans risque de brûlure.

But principal du mitigeur thermostatique

Le mitigeur thermostatique est une vanne utilisée pour maintenir la température de l’eau en mélangeant l’eau froide et l’eau chaude en débit constant pour assurer la sécurité lors du lavage des mains, de la douche et/ou du bain.

Conçus pour maintenir la température de l’eau, ces mitigeurs thermostatiques ont pour objectif principal d’éviter les brûlures dues aux brûlures d’eau chaude chez les personnes âgées, jeunes et vulnérables.

Mécanisme des mitigeurs thermostatiques

Le mécanisme des mitigeurs thermostatiques est un principe thermostatique de base en cire qui limite la quantité d’eau chaude et d’eau froide par mélange. De plus, si la température dépasse le point requis, les mitigeurs s’arrêtent automatiquement, empêchant ainsi l’eau chaude supplémentaire de s’écouler dans le tuyau.

Quelles sont les composants d’un mitigeur thermostatique

Il y a quatre composants qui composent un mitigeur thermostatique.

  • Elément thermostatique
  • Piston
  • Ressort de rappel
  • Ajusteur de température

Élément thermostatique

Ces éléments thermostatiques sont les éléments thermosensibles qui se contractent et se dilatent en fonction de la température de l’eau. Chaque fois qu’il y a une sensation de changement de température à l’intérieur de la vanne, elle déplace son piston vers le haut ou vers le bas dans l’ordre. Ce mouvement de piston modifie la proportion d’eau chaude et d’eau froide dans la vanne. Le mouvement du piston est vital dans un élément thermostatique car il s’arrête rapidement en cas de défaillance de la régulation de l’eau.

Piston

Le mouvement du piston est vital dans un élément thermostatique car il se déplace en fonction du capteur de l’élément thermostatique. Il prévient les brûlures en s’arrêtant rapidement en cas de défaillance de la régulation de l’eau chaude et froide.

Ressort de rappel

Le ressort de rappel est le composant du mitigeur thermostatique qui fonctionne en repoussant le piston dans sa position normale après la contraction ou l’expansion du piston due au changement de température de l’eau.

Ajusteur de température

Ce régleur, comme son nom l’indique, est conservé sous le verrou de protection de la vanne et a la capacité d’ajuster la température dans la vanne. Fondamentalement, le régleur ajuste la position du piston, ajustant ainsi la bonne quantité d’eau chaude et froide dans la vanne.

Ce sont les composants d’un mitigeur thermostatique mécanique. Il existe des mitigeurs thermostatiques numériques qui ont une approche légèrement différente dans l’eau de refroidissement. Les thermostats numériques sont contrôlés par les capteurs présents dans le mélangeur. Le mitigeur thermostatique numérique est doté d’un capteur qui peut être activé et désactivé manuellement ou en mode automatique avec les avantages d’un réglage de minuterie.

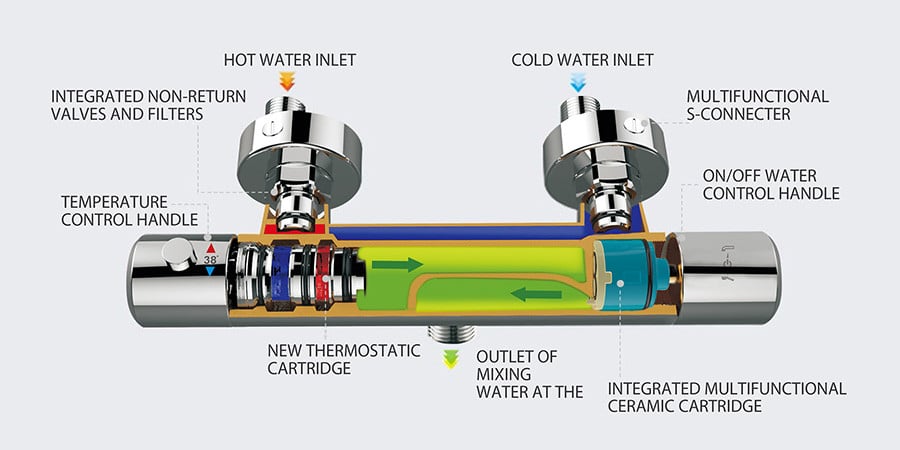

Guide des mitigeurs thermostatiques schema fonctionnement robinet thermostatique

Garantir la qualité du mitigeur thermostatique

L’assurance qualité d’un mitigeur thermostatique est effectuée par l’accord de tiers. La conformité aux normes européennes ne peut être utilisée que pour démontrer l’acceptation des valeurs de mélange en ligne. De plus, le seuil de 48 degrés Celsius ne doit pas être dépassé.

En Europe, les robinets thermostatique doivent être en conformité à la norme européenne EN 215.

Limites de température pour le robinet thermostatique

Les règlements de construction pour la propriété domestique ont clairement mentionné que la salle de bain normale des nouveaux ménages ou des ménages modifiés ne doit pas dépasser la température maximale de 48 C.

Une température de l’eau d’environ 60 °C brûlera gravement la peau des jeunes enfants en moins de cinq secondes. De plus, l’exposition à une température de l’eau de 49 °C (ce qui est courant dans la plupart des foyers) peut provoquer de graves brûlures en moins de deux minutes.

L’Union Européenne a également déclaré que l’utilisation d’un mitigeur thermostatique conforme à la norme doit être utilisée dans les maisons de retraite et les écoles. Ainsi, pour des raisons de sécurité, la température maximale peut être réglée jusqu’à 41 degrés ou moins dans le mitigeur thermostatique.

Comment réparer une vanne de douche thermostatique

Si vous remarquez des problèmes avec la quantité d’eau chaude dans votre douche, il se peut que votre robinet de douche thermostatique soit endommagé. C’est le composant qui contrôle le débit d’eau à travers la pomme de douche. Outre une quantité insuffisante d’eau chaude que vous recevez du système de douche, d’autres signes indiquant que cette pièce ne fonctionne plus correctement et doivent déjà être réparés ou remplacés sont les fuites et la lenteur de la réaction.

Si vous rencontrez ce type de problème, sachez qu’il n’y a pas de grande différence entre une douche thermostatique et un système de douche ordinaire, ce qui signifie que vous n’auriez pas besoin de faire appel à un professionnel pour le réparer à votre place, surtout lorsque vous êtes assez doué. dans la réalisation de projets de bricolage. Suivez simplement ces étapes simples pour réparer une douche thermostatique.

  1. Sécurisez les outils et le matériel dont vous aurez besoin, y compris les tournevis Phillips et à tête plate, la clé à douille profonde, une paire de pinces et un nouveau robinet de douche thermostatique.


28 mai 2024 7h13


28 mai 2024 7h13


28 mai 2024 7h13


28 mai 2024 7h13

2. À l’aide d’un tournevis à tête plate, retirez le capuchon de la poignée de douche pour accéder à la vis que vous devez retirer à l’aide d’un tournevis cruciforme. Sous cette vis, vous trouverez également une autre vis qu’il vous faudra également retirer afin de retirer la béquille.

3. Après avoir complètement retiré la poignée de la douche, il est temps de retirer la façade de la poignée. Ce faisant, veillez à mettre de côté les composants que vous retirez dans un endroit sûr de votre salle de bain, afin que vous n’ayez aucune difficulté à les remonter plus tard.

4. À ce moment-là, vous pourrez voir un trou sur le mur, qui fait partie de la vanne thermostatique. S’il y a un clapet anti-retour d’arrêt, vous devrez le fermer, et s’il n’y en a pas, vous devez complètement couper l’alimentation en eau principale de votre maison.

5. Après vous être assuré que l’alimentation en eau est coupée, retirez la cartouche de la valve. Notez que ce composant a la forme d’un « U » dans certaines unités et peut être retiré à l’aide d’une paire de pinces. Pour les autres unités, ils ont des boulons et des écrous que vous devez retirer pour retirer la cartouche.

6. Une fois la cartouche retirée, vous pourrez maintenant retirer l’ensemble du système thermostatique, ainsi que le tuyau et la pomme de douche, de l’alimentation en eau. Débranchez l’alimentation en eau chaude et froide de la vanne pour retirer la vanne elle-même.

7. Placez la nouvelle valve là où elle devrait être. Remplacez simplement les composants dans l’ordre inverse lorsque vous les avez retirés, en rallumant la vanne et en réinstallant la façade et la poignée.

8. Testez si le problème est résolu en rallumant l’eau et en testant la température.
